7.2. I/O

In/Out Levels:

入力と出力を、Instrument levelとLine levelの間で調整します。

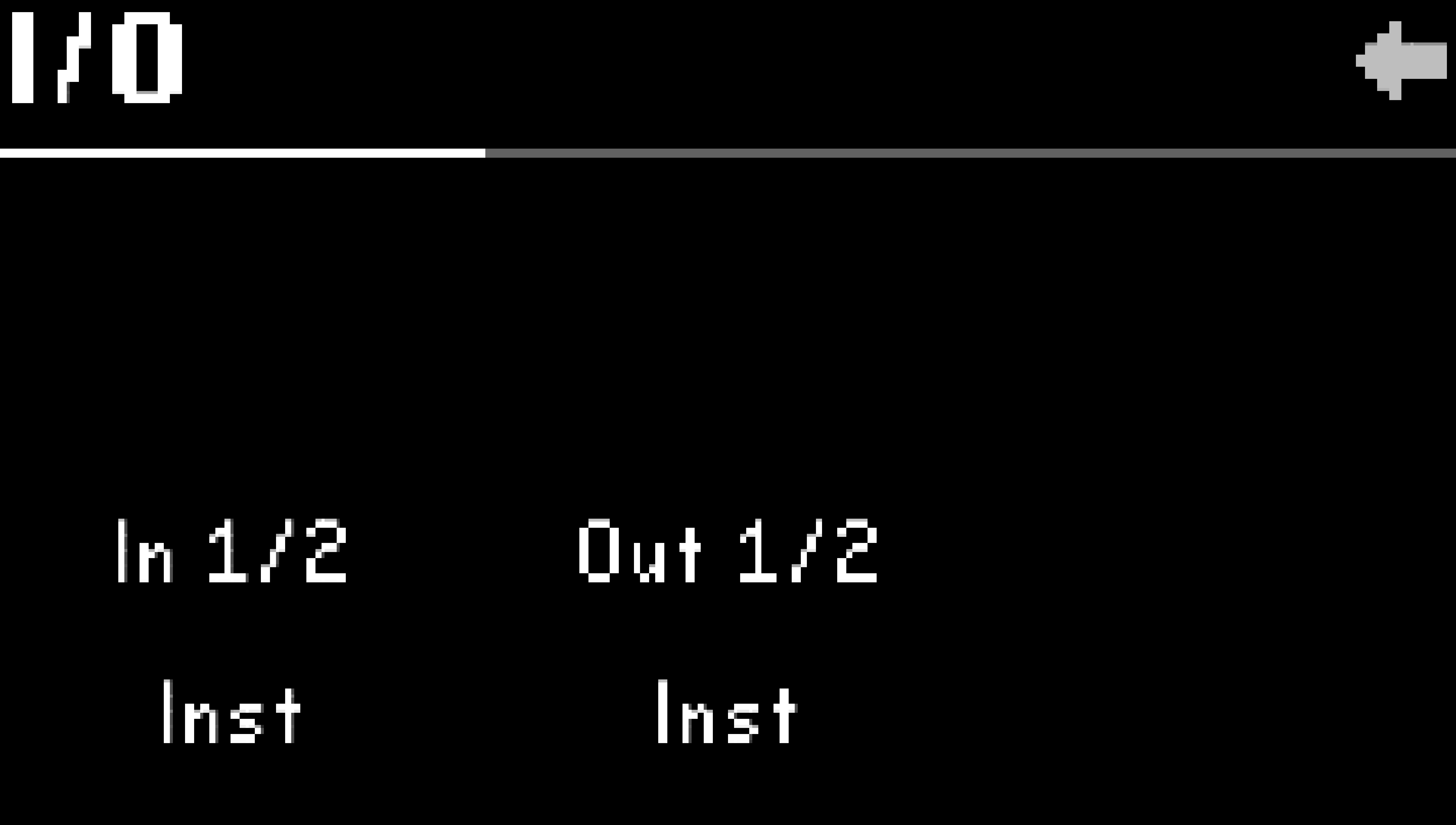

図 7.6 Input/Outputレベル表示。

Jacks:

どの入力と出力が接続されているかを表示します。

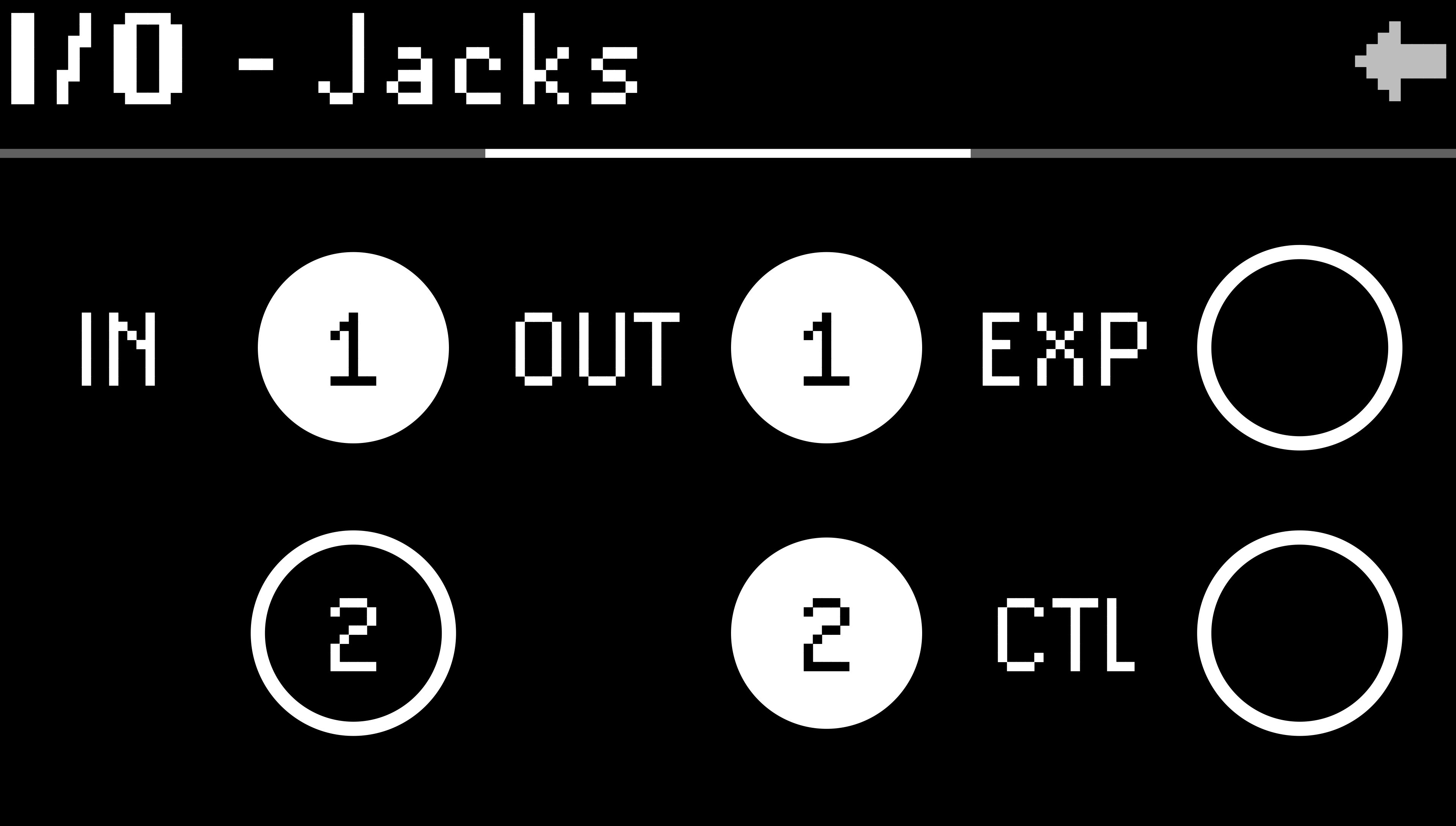

図 7.7 この例は、入力1と出力1～2が使用されていることを示しています。

Exp/Ctl:

  • EXPは、エクスプレッションペダルまたはCVコントロールに使用します。

  • CTLは、1、2、または3ボタン式のAux Switchに使用します。

  • コントローラーを接続したら、Quick Knob 3を回してキャリブレーションしてください。

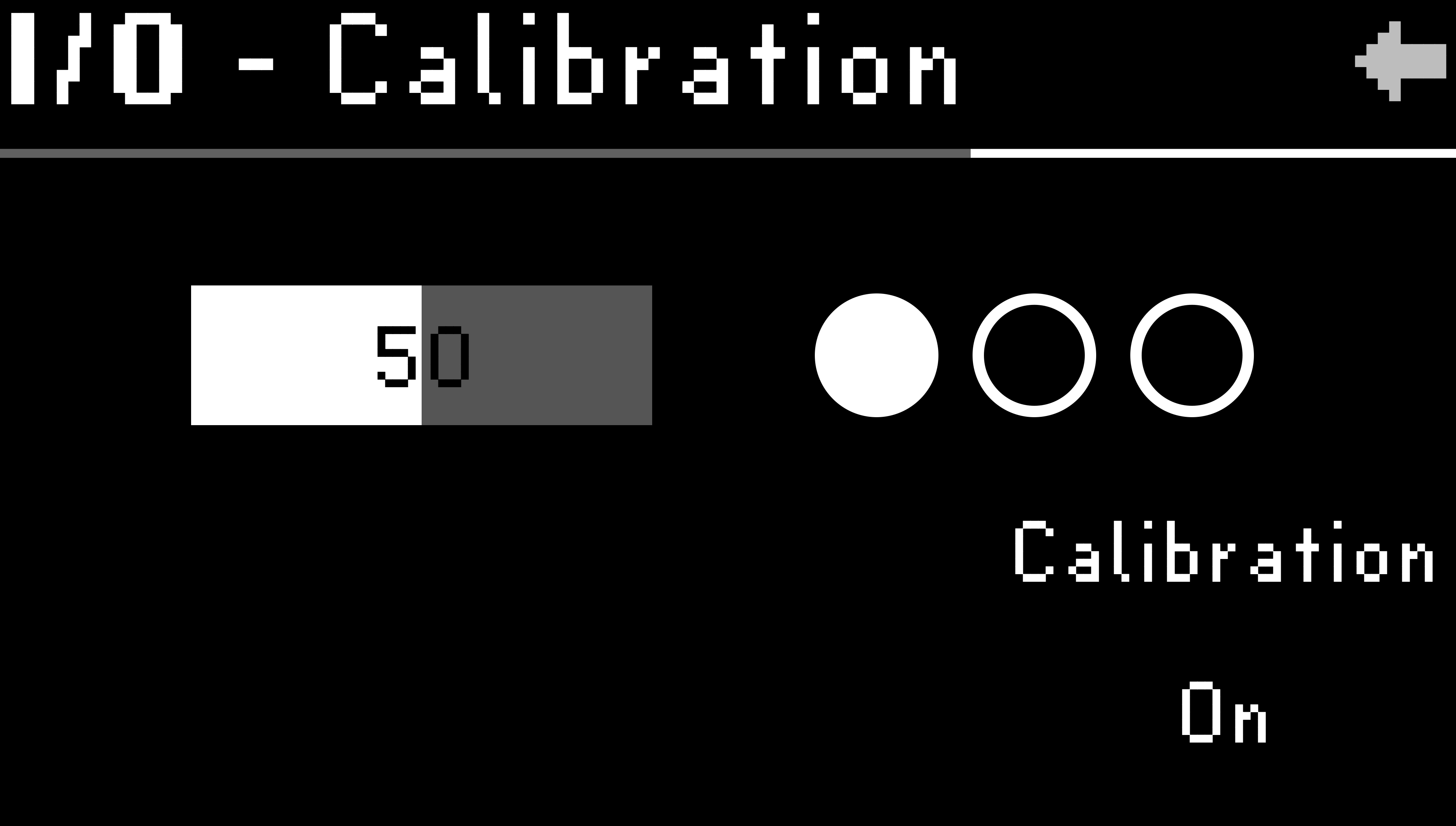

    図 7.8 この例は、エクスプレッションペダルとAux Switch 1がキャリブレーションされている様子を示しています。
